铝合金车轮作为汽车轻量化核心部件，低压压铸（LPDC）是其主流成型工艺，目前行业普遍采用AlSi7Mg0.3（A356）合金，但该合金在凝固区间、强度调控、铸造缺陷控制方面仍有优化空间。传统合金研发依赖反复试错，周期长、成本高，难以适配汽车轻量化快速迭代的需求。
针对这一行业痛点，土耳其多库兹埃伊尔大学冶金与材料工程系T. Yağcı等研究人员联合车轮制造企业，依托JMatPro等计算平台，采用新一代计算材料工程（CME）方法，针对低压压铸车轮用Al-Si系合金开展成分优化设计，精准模拟合金凝固特性、热物性与力学性能，结合工业化试生产验证，成功开发出AlSi5、AlSi9两款替代合金，构建了“虚拟模拟预判+工业化验证”的高效研发模式，为压铸铝合金轻量化设计提供了全新路径。
1 研究背景
汽车低压压铸车轮对合金性能要求严苛，需兼顾轻量化、高强度、优良铸造性与耐蚀性。当前商用AlSi7Mg0.3合金虽应用广泛，但存在凝固区间较宽、显微偏析倾向大、力学性能提升受限等问题；而传统合金开发模式需大量熔炼、压铸、测试实验，研发周期长达数月，试错成本极高。
计算材料工程（CME）依托JMatPro等专业软件，可在虚拟环境下完成合金成分设计、热力学计算、性能预测，提前锁定最优方案，大幅缩减实验量。其中JMatPro凭借精准的铝合金数据库，可高效计算合金液固相线、凝固区间、粘度、密度、力学性能等关键参数，成为压铸合金研发的核心工具，破解传统研发模式的瓶颈。
2 试验方案
2.1 合金成分设计
本研究以商用AlSi7Mg0.3合金为基准，固定Mg含量0.3wt%，设计3组不同Si含量的亚共晶Al-Si合金，分别为AlSi5、AlSi7（基准）、AlSi9，通过JMatPro开展虚拟成分建模与热力学计算，具体虚拟成分与实测成分如下表所示。

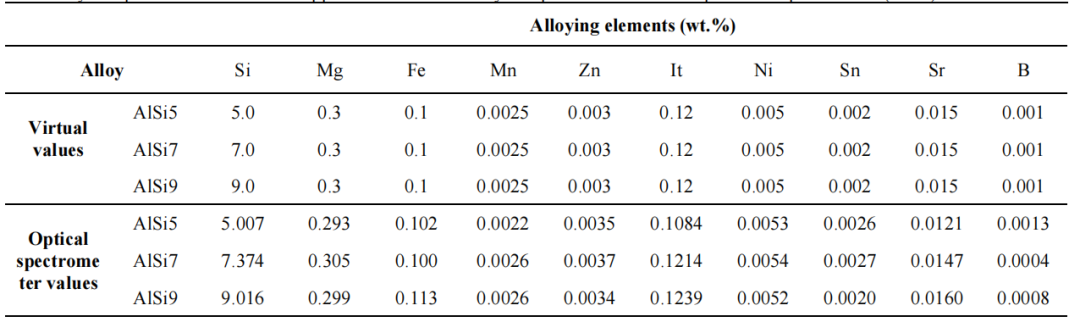

表1 压铸车轮用Al-Si系合金虚拟设计与实测成分
2.2 模拟与验证方法
以JMatPro等软件为核心计算工具，基于CALPHAD相图计算法，设定25-800℃温度区间，计算3组合金的液固相线温度、凝固区间、熔体粘度、密度等参数，同步预测铸态屈服强度、抗拉强度等力学性能，构建合金性能数据库。
在商用低压压铸生产线开展试生产，浇注温度统一设为745℃，模具、冷却压力、压铸周期等参数保持一致，制备3组合金车轮试样；采用金相显微镜、SEM-EDS、力学性能测试仪等设备，检测显微组织、枝晶间距（DAS）、抗拉强度、延伸率、硬度，对比验证JMatPro模拟结果的准确性。
3 核心成果
3.1 热力学与凝固特性模拟结果
JMatPro模拟显示，随着Si含量从5%提升至9%，合金液相线温度从630.07℃降至602.92℃，固相线温度无明显波动（552-555℃）；凝固区间大幅收窄，AlSi5合金凝固区间73.1℃，AlSi9合金仅31.8℃，有效降低显微偏析、缩松等压铸缺陷风险。

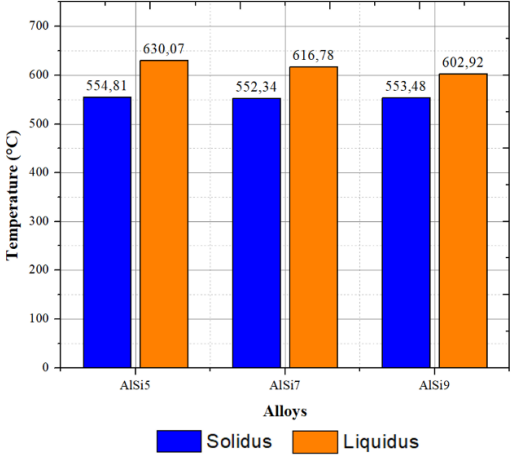

图1 使用JMatPro软件计算的合金固相线和液相线温度
平衡相计算表明，室温下合金主要由α-Al基体与共晶Si相组成，Si含量升高会使α-Al相含量从96.34%降至90.99%，共晶Si相含量从2.50%升至8.51%，相组成变化规律与后续金相检测完全吻合。此外，JMatPro还精准预测了熔体粘度、密度随温度的变化规律，为压铸工艺参数（浇注速度、冷却速率）优化提供了数据支撑。
3.2 力学性能模拟与实测对比
JMatPro模拟预测，铸态下合金屈服强度、抗拉强度随Si含量升高稳步提升：AlSi5屈服强度83MPa、抗拉强度137MPa；AlSi9屈服强度93MPa、抗拉强度152MPa。工业化实测数据与模拟值高度契合，误差不超过3%，证实JMatPro模拟结果具备极高的工程可靠。

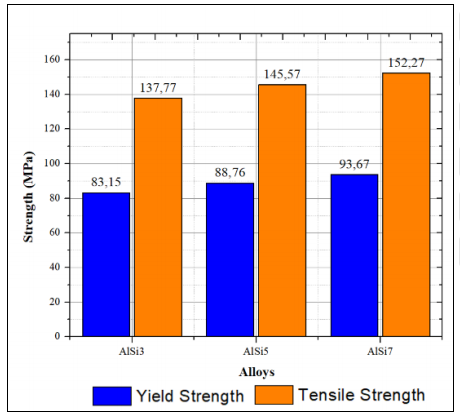

图2 使用JMatPro软件计算的铸态合金的屈服强度和抗拉强度值
同时，Si含量优化可细化显微组织，枝晶间距（DAS）随Si含量升高逐渐减小，车轮法兰等薄壁区域DAS值最低至10.85μm，晶粒细化进一步提升合金强度与韧性，兼顾了铸造流动性与力学性能。
3.3 显微组织验证结果
金相与SEM-EDS检测显示，3组合金经AlTi5B1晶粒细化、AlSr10变质处理后，共晶Si相呈纤维状均匀分布，无粗大针状组织；Si含量越高，共晶Si分布越弥散，α-Al枝晶越细密。Mg元素在铸态下均匀分布，无Mg₂Si相析出，经T6热处理后可形成强化相，进一步提升合金性能。

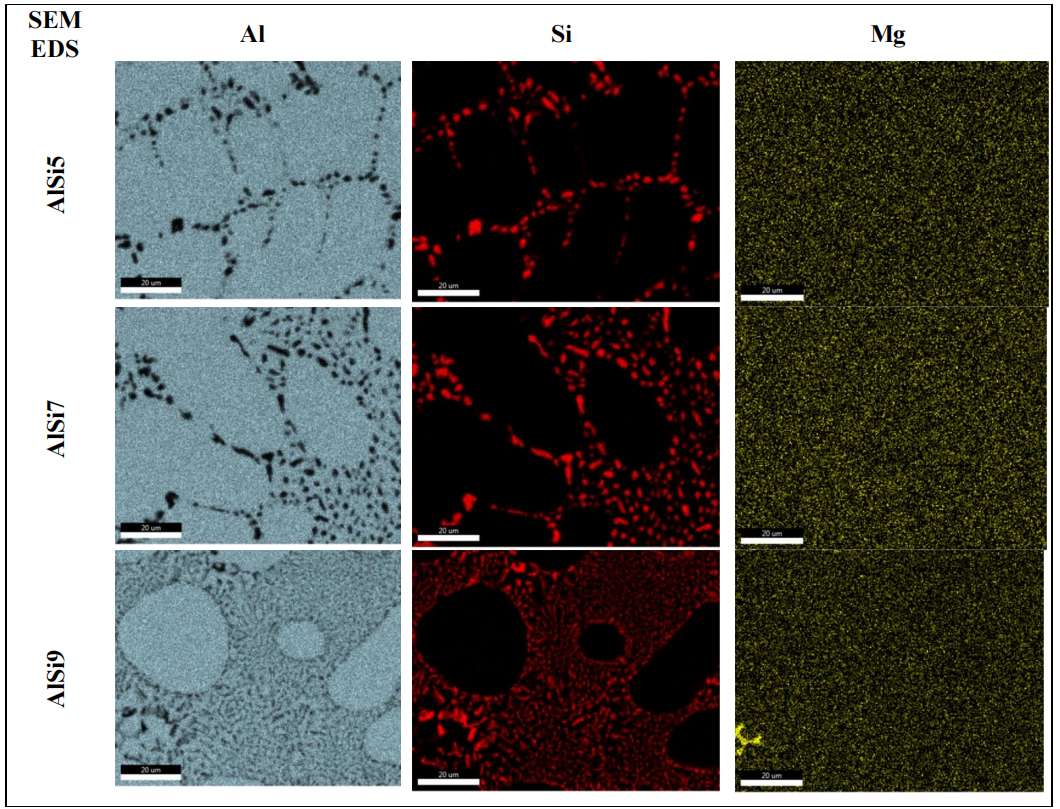

图3 合金的SEM-EDS结果
4 结论与讨论
本研究旨在借助新一代冶金材料工程方法——计算材料工程（CME），开发适用于低压压铸（LPDC）车轮生产的铸造铝合金。研究结果表明，通过计算材料工程分析，可在实际浇注前，预判影响铸件质量与使用性能的合金微观组织及力学性能特征。
借助JMatPro等软件，本研究获取了铝制车轮压铸过程中关键参数数据，包括合金密度、临界相变温度、熔体粘度、热物性参数及凝固特性等。针对可替代商用AlSi7Mg0.3合金的亚共晶、可热处理型AlSi5Mg0.3与AlSi9Mg0.3合金，结合实际成分检测与材料分析，梳理了其热物性、微观组织及力学性能的详细数据，供学界与工业界参考。
参考文献：[1] Yağcı T, Cöcen Ü, Çulha O. Aluminum Alloy Development for Wheel Production by Low Pressure Die Casting with New Generation Computational Materials Engineering Approaches[J]. Archives of Foundry Engineering, 2021, 21(4): 35-46.
关于中仿
中仿智能科技（上海）股份有限公司是中国先进仿真技术高科技公司，公司成立于2007年，是中国领先的仿真分析软件和系统解决方案的提供者。中仿科技依靠自主创新研发拥有自主知识产权的中仿CAE系列产品，同时与国内外最优秀的数值仿真技术研究机构和企业保持长期而紧密的合作关系，能够为中国企业和科研机构提供世界一流的仿真技术解决方案。
中仿坚持自主创新，持续提升核心竞争力，积累了深厚的创新研发能力，并形成完备的服务体系。公司多次承担国家科技部和上海市科委研发项目，荣获国家高新技术企业、上海市“双软”认证企业、上海市工业设计中心等称号，为用户提供先进的虚拟仿真技术和产品。
更多信息请关注我们的官方网站：www.jmatpro.cn
公众号：材料相图计算及性能模拟技术
公司电话：021-80399555
